Secure Arbitration Mode (SEAM) 是对于VMX 架构的扩展。在 vmx root/non-root operation(我们只有称为 legacy vmx XXX operation)下新增了两组模式:

  • SEAM VMX root operation
  • SEAM VMX non-root operation

SEAM VMX root operation 中托管了成为 Intel Trust Domain Extensions(Intel TDX) 模块, 用于管理 TD虚拟机(可以理解为机密虚拟机). Intel TDX 模块实现了对TD虚拟机的:

  • operation
    • build
    • tear down
    • start execution

而VMM 提供TD 所需的内存资源，并通过intel TDX 模块提供的API 来调用TD。

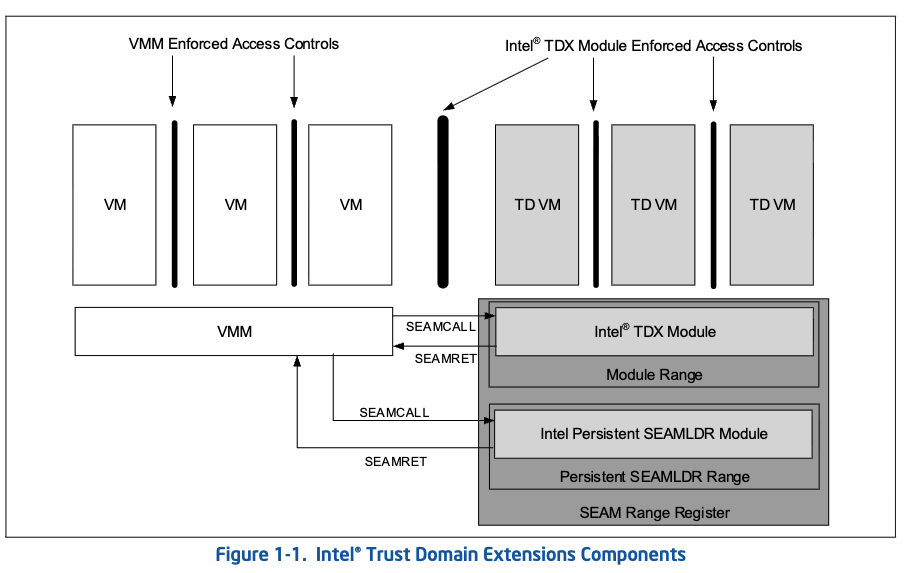

TDX_components

和legacy VMX operation 类似, 在 SEAM VMX root operation 中通过 launched/resumed 操作， 切换到 SEAM VMX non-root operation. 而运行在SEAM mode下的虚拟机, 则受 SEAM 扩展保护，防止host VMM和non-SEAM 下的软件访问或修改 (confidentiality and integrity) TD memory/CPU state.

另外 SEAM VMX root operation 除了运行 Intel TDX module之外，也会运行Intel Persistent SEAMLDR(Intel P-SEAMLDR) 来load & update Intel TDX module

seam vmx root operation run in SPEICAL memory range

上面提到的运行在SEAM VMX root operation 的两个module, 均运行在 由 SEAM range register (SEAMRR) 所定义的地址范围中。这段预留的内存需要platform owner 通过BIOS 设置。

SEAMRR range被划分为两个 sub-ranges:

  • MODULE_RANGE
  • P_SEAMLDR_RANGE

seam_range_register

MODULE_RANGE 用于P-SEAMLDR安装(其实不仅是安装，还包括安装前的measure, verify) Intel TDX module, 该过程发生在系统启动，或者RUNTIME。 而P_SEAMLDR_RANGE用于 NP-SEAMLDR安装 P-SEAMLDR.

how to switch between SEAM mode & LEGACY mode

当 VMM 想要切到 SEAM mode时，需要执行SEAMCALL指令。而SEAM mode要切到VMM 需要执行SEAMRET指令。

另外, 上面提到SEAM vmx-root operation运行两个module, VMM如何选择将进入 哪个module呢? 通过调用SEAMCALL时，指定EAX:

  • bit63(0): MODULE_RANGE
  • bit63(1): P_SEAMLDR_RANGE

对于VMM管理TD而言, 其控制权的转移增加了额外的转换:

  • VMM->TD
    • legacy VMX root -- SEAMCALL => SEAM VMX root -- vmlanched/vmresume => SEAM VMX non-root
  • TD->VMM
    • SEAM VMX non-root -- vm exit => SEAM VMX root -- SEAMRET => legacy VMX root

如下图所示:

vmx-and-seam-transition

INTEL TDX module and intel P-SEAMLDR module

Intel TDX module和Intel P-SEAMLDR 均运行在SEAMRR接口定义的内存范围。并且 对该范围内的访问仅限于SEAM VMX root operation。另外，在SEAM VMX root operation下只能运行SEAMRR范围内的代码，如果运行其他地址的代码，会导致 不可中断关机…

tdx_mode_and_seamrr

IA32_MTRRCAP中的SEAMRRbit 15位表示是否支持SEAMRR接口, 用于划出一个受限制 的内存区域，这个内存区域被 SEAM vmx-root operation下的TDX module使用.

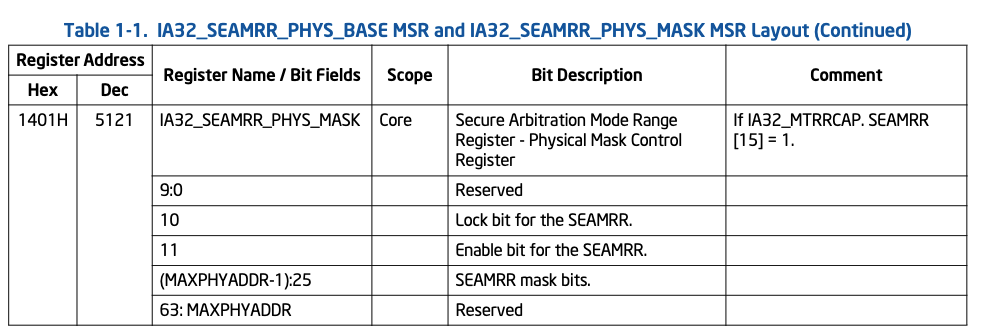

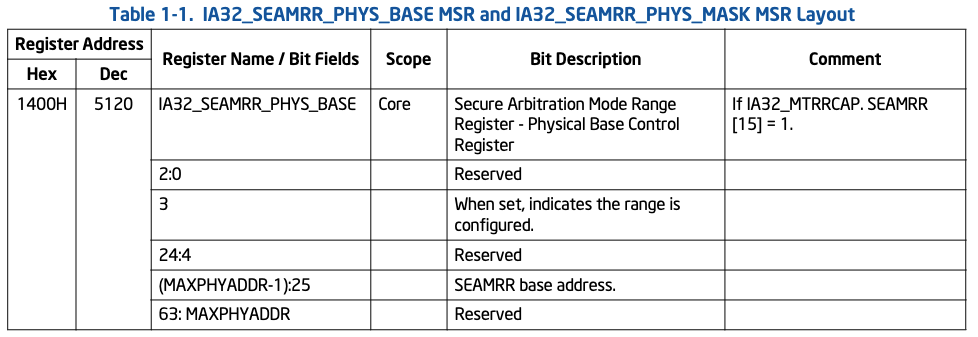

IA32_SEAMRR_PHYS_BASE

IA32_SEAMRR_PHYS_MASK

base 地址以32 位对齐。另外，MASK寄存器有lock bit(10) 该bit有BIOS配置完 寄存器的其他字段再设置。设置lock bit后，再对相关寄存器进行写操作则会触发 #GP。

重头戏来了, 在base地址偏移 4K处，存放一个VMCS的数组，用作legacy vmx root operation 到 SEAM vmx root operation 切换，用于save/restore 各自模 式的上下文. 既然VMCS位于SEAMRR，那么SEAM vmx root就类似于VMM, 而legacy vmx root 类似于vm.

  • SEAM -> Legacy: 相当于触发了 vmentry.
  • Legacy-> SEAM: 相当于触发了 vm-exit.

每个cpu对应的 tranfer vmcs地址为:

1

IA32_SEAMRR_PHYS_BASE + 4096 + CPUID.B.0.EDX [31:0] * 4096

NOTE

但是我们需要思考下, VMCS 除了有 state area用于保存恢复上下文的区域 , 还有VM-exit control, VM-entry control等等和虚拟机强项关的区域。 这些区域会在这个过程中起作用么。

个人认为不会。这里只是借用了VMCS 的格式。有待进一步考究。 不过，从VMCS的归属来看, SEAM VMX root operation 对legacy VMX root operation有着绝对的控制权，前者不高兴了，可以随意破坏后者的上下文。 而后者没有这个权利。

SEAMRR是划分MODULE_RANGE区间，用于Intel TDX module, 还有一个 module – P-SEAMLDR, 其使用 P_SEAMLDR_RANGE, 切换到该模式（前面讲过 如何切换) 应该如何保存上下文呢?

答案也是通过VMCS，但和Intel TDX module不同，P-SEAMLDR 只能有一个cpu运行。 那VMCS结构需要一个就够了.

P-SEAMLDR 模块用于在 SEAMRR 的MODULE_RANGE中加载 TDX module, 并初始化 和TDX module相关的 tranfer VMCS。

而NP-SEAMLDR 则会帮助初始化SEAM range,并初始化 P-SEAMLDR transfer VMCS, load P-SEAMLDR 到P_SEAMLDR_RANGE中

The OS can launch the NP-SEAMLDR ACM using the GETSEC[ENTERACCS] instruction if the SEAMRR range enable bit (bit 11) of IA32_SEAMRR_PHYS_MASK MSR is 1.

EMMM… 为什么os会调用这个… 难道是更新 P-SEAMLDR?

SEAM VMX ROOT OPERATION

TDX module 帮助给TD VM 进行资源分配, 并且会切换到 SEAM VMX non-root operation 来运行TD VM。TDX module使用 MK-TME 技术，用于保护TD VM 私有数据的机密性和完 整性。

TDX private KeyID

TDX 为每个TD VM 分配不同的MK-TME keyID 用来加密内存，另外, KeyID 分配给 TD 的情 况下，不可信软件不应被允许读取或写入内存! 完整性是怎么保证的呢?

Intel Trust Domain Extensions 允许预留一定数量的KeyID 给 TD VM 用。在支持 SEAM 的soc上, MK-TME也会保证该内存的完整性。

Intel TDX 在这里搞得相当复杂下面是自己的理解 (参考2 第16章)

以Non-ACT Platforms: Cryptographic Integrity (Ci)为例,

每个cacheline 对应message authentication code (MAC)(用于校验该cacheline完整性) 的元数据, 当在 SEAM non-root operation 下使用 MK-TME private key修改写内 存时，cacheline中的数据其实是解密的，但是 MK-TME 会去private key计算 cacheline data的MAC 并保存到元数据, 并标记该cacheline的 TD-owner元数据为1. 这些元数据也会随着cacheline flush，最终会保存在内存元数据中，受ecc保护…

此时假设 legacy VMX-root operation 去修改这块内存, 此时其不会检查TD-owner, 直接修改内存, 此时会使用shared key重新计算MAC, 并保存到cache元数据中，接下来, SEAM non-root operation 下如果在访问这段内存， MK-TME会重新计算MAC 并和元 数据中的MAC做比对。如果不相同，则触发Integrity Check failed, 标记cacheline被 标记为poisoned, 并返回值为0. 防止SEAM non-root operation继续使用该cache.

MKTME 支持最多KeyIDs 数量由IA32_TME_CAPABILITY MSR 枚举, 但是激活的数量以及分赔给 TDX预留keyid 的数量则有下面寄存器配置:

  • IA32_TME_ACTIVATE
    • MK_TME_KEYID_BITS(35:32): 分配给MKTME用于KeyID的物理地址位数
    • TDX_RESERVED_KEYID_BITS(39:36): 这些位被保留用于 Intel TDX , 用来编码TDX 私有KeyID

而配置工作由BIOS去做，BIOS分配之后的各个密钥的数量（shared，tdx own) 则可以通过 读下面MSR获取:

  • IA32_MKTME_KEYID_PARTITIONING
    • NUM_MKTME_KIDS(31:0) : 激活 MKTME 密钥ID总数
    • NUM_TDX_PRIV_KIDS(63:32): 激活TDX私有密钥数量

MKTME KeyID 的密钥使用 PCONFIG 指令进行编程。PCONFIG 指令设计为仅允许在 SEAM 中 对 TDX 私有 KeyID 进行密钥编程。

地址划分如下:

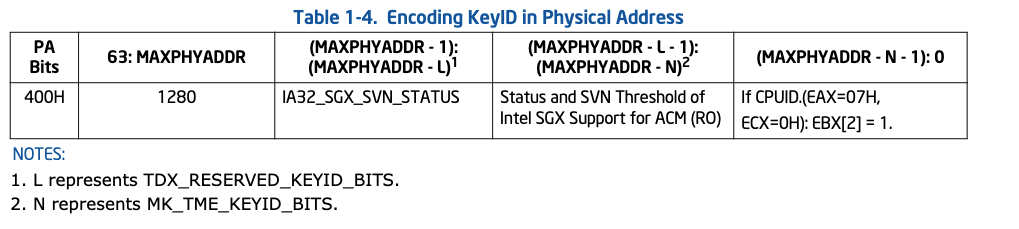

encoding_keyid_in_PA

MAXPHYADDR 表示当前枚举的物理地址最高位:

[MAXPHYADDR - 1, MAXPHYADDR - n]: 用于 MKTME keyid. 而在这个地址空间中对shared keyid和分配给TDX 的private KEYID做了切分

  • [MAXPHYADDR-1, MAXPHYADDR-L]
    • all zero: shared
    • if not: TDX private KEYID

MKTME 用于 TD 内存保护时，某些维护操作可能需要 Intel TDX 模块回写缓存并使缓存失 效。对于某些维护操作，Intel TDX 模块可能需要回写缓存，但不需要使缓存内容失效。 Intel TDX 模块可以使用 WBINVD/WBNOINVD 指令来辅助执行这些操作。

emmm, 这个没有想出来有什么场景

具体方法是, 软件通过EDX: EAX 指定一块内存区域, 如果 WRMSR

  • MSR_WBINVDP : 回写并invalid
  • MSR_WBNOINVDP : 只回写

这两个寄存器只能在SEAM mode下操作

软件可以使用 RDMSR 调用 MSR_WBINVDP 或 MSR_WBNOINVDP 读取最大缓存子块数 (NUM_CACHE_SUB_BLOCKS)。

指令解码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13

IF RDMSR
    IF inSEAM==0 THEN #GP(0);
    IF invoked from VMX load/store list THEN #GP(0);
    EDX:EAX = MAX_CACHE_SUB_BLOCKS;
ENDIF

IF WRMSR
    IF inSEAM==0 THEN #GP(0);
    IF invoked from VMX load/store list THEN #GP(0);
    IF EDX:EAX >= MAX_CACHE_SUB_BLOCKS THEN #GP(0);
    Flush cache sub-block indexed by EDX:EAX
    IF ECX == MSR_WBINVDP THEN Invalidate cache sub-block indexed by EDX:EAX;
ENDIF

MEMORY TYPE

seam vmx root operation:

  • CR0.CD == 1 : effective memory type 为 UC
  • CR0.CD == 0 : 则有效内存类型取决于所访问的物理地址和用于访问的 KeyID
    • 如果要访问 SEAMRR，则 MTRR 不会对内存类型产生影响，访问的有效内存类型仅由 PAT 决定。
    • 如果访问的是 SEAMRR 之外的物理内存，并且该访问使用了 TDX 私钥 ID， 则 MTRR 不会影响内存类型。内存类型仅由 PAT 决定。
    • 如果要访问 SEAMRR 之外的物理内存，并且访问未使用 TDX 私钥 ID，则根据与物理 地址和 PAT 匹配的 MTRR 来确定访问的内存类型。

CR0.CD cache disable

明确强制指定内存类型的特殊操作（例如，快速字符串、MOVDIR64 等）将继续按照这些指 令定义的特殊内存类型运行。

Caching Translation Information(TLB)

在原有框架上增加了 SEAM 状态, 在 SEAM VMX-root operation, in-SEAM 为1.

在 SEAM VMX root operation 期间，逻辑处理器可能会缓存并使用针对线性地址的缓存映 射，这些线性地址由当前 CR3 寄存器的值（直接或间接引用的分页结构）派生，并将这些 映射关联到:

  • Current VPID
  • Current PCID (non-global translations) or any PCID (global translations)

NOTE

这里想表达的意思是, SEAM VMX root operation, 有自己独立的tlb entry (这些entry 中in-SEAM =1)

为什么要这么做..

EVENT HANDLING

SEAM VMX root operation 时, 处理器可以 inhibit NMI/SMI. 在 inhibit 状态下，他们 将被设置为挂起状态，并在inhibit状态解除后处理。在SEAM VMX root operation中 可以 解除对NMI, external interrupts inhibit.

在 SEAM VMX root operation 中，可以读取MSR_INTR_PENDING 来确认是否有挂起的事 件. 另外，和 legacy VMX root operation类似, 在SEAM VMX non-root operation中， 可以通过配置 TD VMCS 来改变对 NMI, SMI的 inhibit状态。

在 SEAM VMX non-root operation 期间发生的 SMI，或者在切换到 SEAM VMX non-root operation 之前已经处于挂起状态的 SMI，可能会导致VM-exit 并进入 SEAM VMX root operation，此时退出原因会被设置为“IO SMI” 或 “Other SMI”。如果该 SMI 是由machine check 触发的 SMI（MSMI），则退出限定的第 0 位应该被设置为 1。

在VM-exit 后，该 SMI 仍将保持挂起状态。

SEAMRET 切换到 legacy VMX root operation时, NMI SMI 的inhibit状态可以恢复到 SEAMCALL 时的inhibit状态, 如果未inhibit的话，任何待处理的NMI/SMI 都将被 deliver.

MSR_INTR_PENDING:

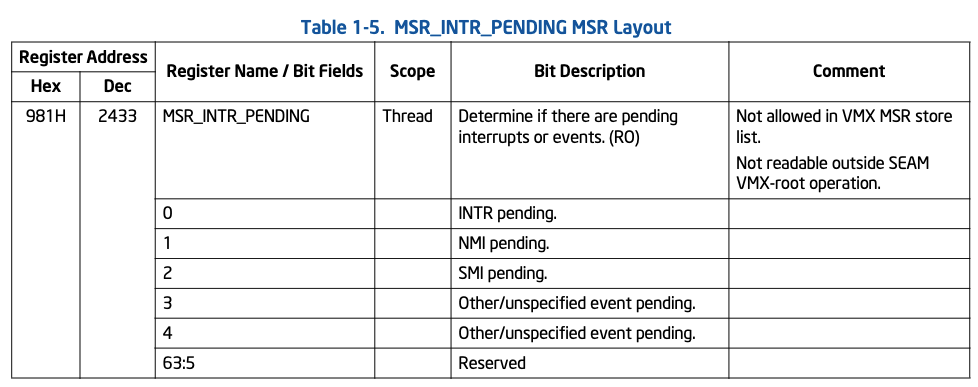

MSR_INTR_PENDING

The reporting of these pending events in MSR_INTR_PENDING is designed not to be affected by:

大概的意思时，MSR_INTR_PENDING报告事件和事件inhibit是独立的, 虽然这些事件会被inhibit, 但是不会影响 MSR_INTR_PENDING 报告 inhibit 事件。

  • EFLAGS.IF.
  • NMI blocking.
  • SEAM blocking of SMI, or NMI.
  • SMI inhibited by SENTER.
  • MOV-SS/POP-SS blocking.
  • STI blocking

SEAM VMX NON-ROOT OPERATION

TD VM 运行在 SEAM VMX non-root operation, 本节主要讨论leagcy VMX non-root opearation 和 SEAM VMX non-root operation有何不同

SEAM VMX Non-Root Execution Controls

前面提到过, 每一个TD 都有一个相关联的 VMCS, 同legacy VMX non-root operation 功能相同。但是字段上有一些扩展:

  1. Share EPT Pointer: 用于指定共享EPT页表的指针。在SEAM VMX non-root operation中, 有两套EPT:
    • VMCS EPTP 指向的private EPT
    • VMCS shared-EPTP 指向的 shared EPT

    该字段:

    • 11:0 bit 被预留
    • (MAXPHYADDR - 1):12 bit 包含(MAXPHYADDR - 1): 12 位 4k-byte对齐的 EPT PML4/PML5 table
    • (64, MAXPHYADDR) bit 被预留

  2. TD-KeyID 32bit字段用于指定分配给TD的MKTME的密钥ID. 处理器使用这个KeyID来 访问有 EPTP 指向的EPT 系列页表.

    也就是说, EPTP 以及 EPTP指向的一系列EPT页表中的物理地址字段都带有该KeyID

  3. Guest Physical Address Width(GPAW) : GPAW和EPT walk levels (4 or 5 level) 共同确定GPA宽度, 从而确定GPA中的 SHARED bit 位置.

    TD的GPA划分为两部分:

    • shared GPA range
      • SHARED bit 为1
      • 使用 shared-EPTP 指向的Shared EPT translate GPA
      • 处理器使用shared-EPT的 KeyID 来获取 shared GPA的访问权限
    • private GPA range.
      • SHARED bit 为0
      • 使用 EPTP 指向的 EPT translate GPA
      • CR3, PDPTRs, and HLAT root pointe中的GPA 也使用 EPTP进行translate
      • 处理器使用TD-KeyID 获取 private GPA的 访问权限.

    (因为由一个bit确定，所以各占一半)

怎么确定SHARED BIT位置:

  • 使用4-level EPT, SHARED bit 永远是 bit 47
  • 使用5-level EPT
    • GPAW == 1 : bit 51
    • GPAW == 0 : bit 47

based execution control bit 17 设置为1 可以active, tertiary, processor-based execution control primary, processor based execution control.

而 IA32_VMX_PROCBASED_CTLS3 bit 5 则报告 GPAW execution control 是否能在 tertiary中使能。如果 GPAW execution control 可以被设置为1, 处理器才允许编程 VMCS中的Shared-EPTP和TD-KeyID字段。

Guest Physical Address Translation

有一些额外的条件会触发EPT misconfiguration 或者 EPT violation 或者page fault:

  • 当GPA 使用 shared EPT, 并且entry is present 并且 页表中的 phyiscal address 的(MAXPHYADDR - 1, MAXPHYADDR - TDX_RESERVED_KEYID_BITS)被设置. 则触发EPT misconfiguration

  • CPU’s maximum physical-address width (MAXPA) is 52, 而guest physical address width 为 48, 那么 GPA bit 51:48 中不全为 0 的访问可能会导致 EPT-violation， 并且即使“EPT-violation #VE” execution control 为 1，也不会被变异为#VE。
  • 如果 CPU 的物理地址宽度（MAXPA）小于 48，并且SHARED bit 为第 47 位，GPA 位 47 将被保留，GPA 位 46:MAXPA 将被保留。在这样的 CPU 上，任何页面结构中的位 51:48 或位 46:MAXPA 设置会导致保留位页面错误。

Linear Address Translation

在 SEAM VMX non-root operation 中, 所有用于线性地址转换为GPA的 paging structures 都必须位于private GPA space. 如何CR3中的地址 或者引用另一个paging structure 的地 址的SHARED bit为1， 都会造成 page fault .

MEMORY TYPEING

对于translated或者guest物理访问（未开分页）通常应该根据CR0.CD, PAT和 EPT memory type来决定。

某些操作强制使用某种memory type , (e.g., fast string, MOVDIR64,等), 旨在继续使用 其特定的memory type(强制使用的))

使用TDX private KeyID访问VMCS相关的数据结构(MSR bitmap, VAPIC page等)

  • CR0.CD == 1: UC
  • otherwize: WB

Caching Translations Information

(略) 有点看不懂

OPERATION OUTSIDE SEAM

当不在 SEAM operation 中时, 物理地址中用于编码 TDX private KeyID 的位被保留为保留 位。

当在 SEAM operation 之外tranlate地址时，任何 paging structure 条目中的物理地址字段 使用了上述位时，处理器都会报一个reserved bit page fault exception

而 legacy EPT中如果使用上述位时，则产生EPT-violation

还有一些指令会直接使用物理地址，如果使用了上述位时，行为如下:

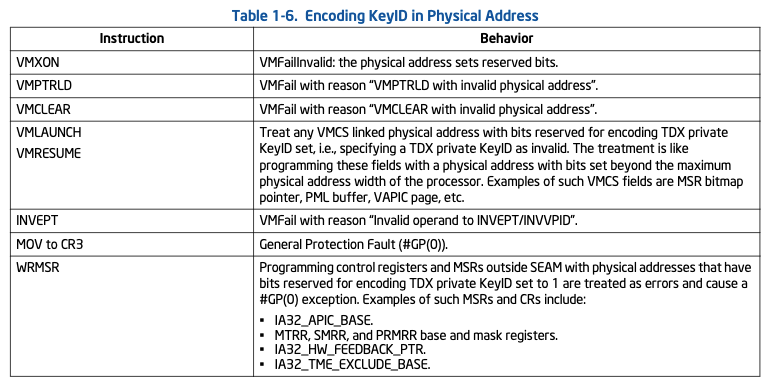

encoding_keyID_in_physical_address
